Металлические качели являются отличным дополнением для дачи или загородного дома.

Чертеж металлических качелей

Чертеж металлических качелей.

На таких качелях с удовольствием будут качаться и взрослые, и дети. Если кто в этом сомневается, то можно собрать гостей на какое-нибудь праздничное мероприятие и после обильной трапезы можно убедиться в том, что все очень скоро начнут вставать в очередь для того, чтобы покачаться. Для того чтобы сделать на даче , понадобятся следующие инструменты:

  • металлические уголки;
  • сварочный аппарат;
  • крепежные элементы (гайки, саморезы и болты);
  • ножовка;
  • шуруповерт.
Схема сборки металлических качелей

Схема сборки металлических качелей.

Такую конструкцию можно купить, конечно, готовую, но готовые образцы устраивают далеко не всех (главным образом потому, что они рассчитаны на детей младшего возраста), да и такой фактор, как стоимость, упускать из внимания нельзя. Прекрасные качели из металла для дачи можно сделать своими руками. Если все сделать правильно, они получатся не только более дешевыми, но и качественными. Металлические качели можно сделать самыми разными способами, но будет очень хорошо, если сделать их на шарикоподшипниках, они в буквальном смысле получаются «вечными», трущихся деталей там нет. Еще нужно отметить такой важный фактор, что они не скрипят. Кроме того, не стоит упускать из внимания то обстоятельство, что такая конструкция, сделанная из металла, отличается повышенной прочностью. Можно не сомневаться в том, что они достанутся не только детям, но и внукам, и это одно из основных отличий, например, от .

С чего начинается строительство качелей для дачи?

Перед тем как делать для дачи, нужно определиться с конструкцией. Она может быть разной, но одной из самых надежных считается конструкция, которая сделана в виде буквы «А». Тем не менее не следует упускать из внимания то, что такая конструкция занимает достаточно много места и, для того чтобы ее изготовить, понадобится большое количество материала (однако следует отметить и то, что трубы для такой конструкции могут быть использованы не самые толстые и дорогие).

Надо учитывать то обстоятельство, что большинство садовых участков на дачах не отличается внушительными размерами, поэтому лучше не делать качели слишком массивными, а остановить свой выбор на тех, которые построены буквой «П». Если сделать хорошую опору, то они будут не менее надежными, чем качели, построенные буквой «А».

Схема сборки кресла для качелей

Схема сборки кресла для качелей.

Для того чтобы сделать вертикальную опору и горизонтальную перекладину, надо приобрести трубы диаметром 70 мм. Для того чтобы сделать нижнюю горизонтальную опору, понадобится мощный уголок 63 мм. Для того чтобы повысить устойчивость качелей, нужно сделать ширину нижней горизонтальной опоры не меньше высоты качелей над землей, то есть в идеале должен получиться треугольник с равными сторонами.

Для раскосов можно взять уголки 40 мм, для вертикальных вспомогательных стоек нужно взять уголки 20 мм. В верхней части вертикальной опоры нужно сделать небольшие пропилы болгаркой. Таким образом, горизонтальная перекладина надежно «укладывается».

После этого нужно сделать разметку и выкопать 6 ямок достаточно большой глубины. Ямки под качели делаются ручным буром. Сделать такую процедуру своими руками не представляется очень сложным делом. Если говорить о глубине таких ямок, то они должны быть не менее 70 см. Меньше делать не следует, надо исходить из того, что чем глубже будут ямки, тем устойчивее будут качели.

Те части качели, которые находятся в земле, нужно обмазать битумной мастикой, потом нужно выставить по уровню вертикальный столб и приварить к нему горизонтальную опору. Потом в крайние ямки вбиваются уголки и привариваются к горизонтальной направляющей, затем нужно приварить нижние раскосины.

Вернуться к оглавлению

Сборка шарикоподшипникового узла

Схема фундамента под качели

Схема фундамента под качели.

После этого можно приступать к такой процедуре, как замес из бетона, его потом надо залить в ямки.

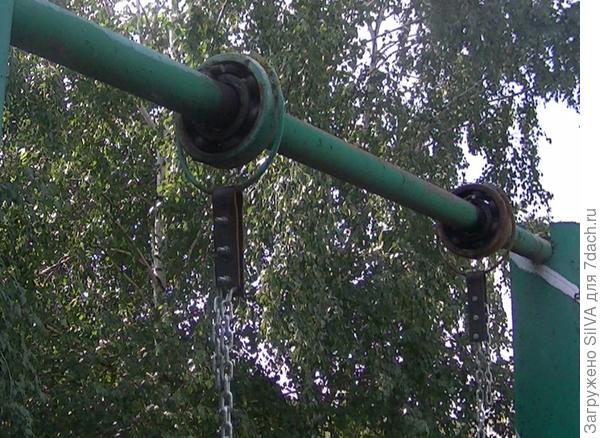

Один из самых ответственных моментов — сборка шарикоподшипникового узла. Для того чтобы привязать подшипники к горизонтальной перекладине, надо применить металлическую ленту толщиной 3 мм и загнуть ее вручную. Трубы вставляются в подшипники и слегка обвариваются, а вот сам подшипник варить не следует, так как он попросту может «сесть» и потом не будет крутиться, что создаст определенные проблемы. Для того чтобы закрепить подшипники на ленте, их следует зажать небольшими отрезками углов, которые приварены к ленте.

Что касается расстояния от опорного столба до качающихся частей, то оно должно быть около 50 см. Это наиболее оптимальное расстояние. Если оно будет меньше, то, когда ребенок потянет руки, может получиться эффект «ножниц», в результате чего ребенок получит травмы и, возможно, переломы.

Теперь нужно приварить остальные элементы качелей и верхние раскосины. Они должны быть укороченными и привариваться не к концам горизонтальных опор таким образом, чтобы габариты качелей были ограничены. Надо учитывать мощный уголок горизонтальной опоры, выкопать 6 опорных ямок. В этом случае сделанные своими руками из металла, будут отличаться высокой степенью устойчивости.

Надо отметить, что если на таких качелях будут кататься взрослые (особенно если они много весят), то конструкция будет немного «гулять», потому что к верхней части опорной трубы ничего не приварено. Тем не менее, опасаться этого не стоит, так как согнуть трубу диаметром 70 мм довольно проблематично.

Вернуться к оглавлению

Дополнительные элементы конструкции

Если сделать на даче металлические качели своими руками, то можно сразу сделать еще турник и лестницу. Для того чтобы лестницу было сделать проще, ее перекладины лучше приваривать к опоре потом, то есть первым делом нужно приварить вертикальную опору для лестницы (в этом качестве может выступать труба 50 мм), а потом приступить к приварке перекладин.

Что касается места, то лучше всего расположить такую конструкцию неподалеку от жилого помещения, это место должно быть надежно защищено от ветра и солнца. Вокруг качелей обязательно должно быть свободное пространство, выбранную площадку нужно расчистить, заняться выравниванием грунта.

Если появится желание, то готовую конструкцию, выполненную своими руками для дачи, можно дополнить тентом. Для этого нужно натянуть на раму из брусков плотную ткань и прикрепить эту конструкцию к верхней части качелей. После этого можно приступать к проверке собственного творения в действии и предаться заслуженному отдыху.
